一套以中頻感應加熱電源為核心組成的軸淬火設備，也被稱為中頻淬火機床。這種設備專為軸類工件（如銷軸、光軸、花鍵軸等）的淬火熱處理而設計，具有高效、精確和可靠的優點。以下是對這種設備的詳細介紹：

一、設備組成

1. 中頻感應加熱電源：

• 是設備的核心部分，負責將電能轉換為高頻交變電流，通過感應器在工件中產生感應電流，從而實現快速加熱。

• 中頻電源的頻率通常在1kHz至10kHz之間，具有加熱速度快、效率高、易于控制等優點。

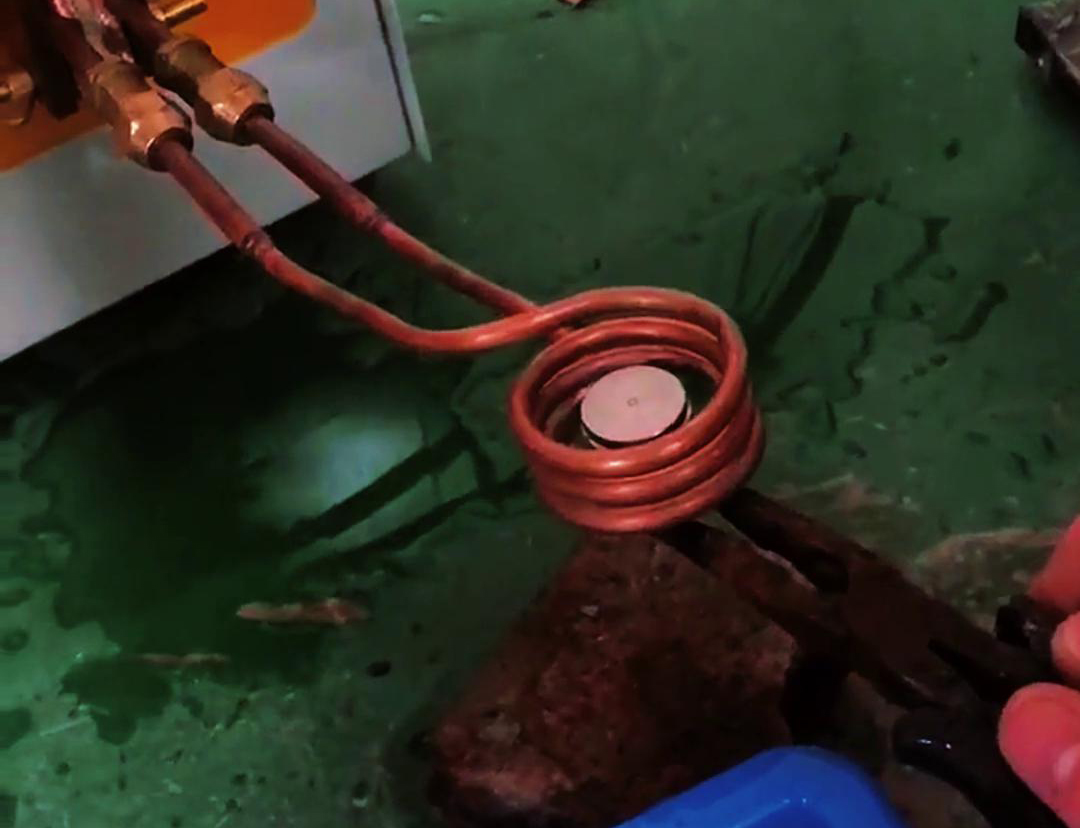

2. 感應器：

• 感應器是根據工件形狀和尺寸定制的，它包圍或接觸工件，將中頻電源產生的交變磁場轉換為感應電流，從而加熱工件。

• 感應器的設計對加熱效果和工件質量有重要影響。

3. 淬火介質：

• 淬火介質（如水、油、聚合物溶液等）用于在工件加熱到臨界溫度后迅速冷卻，以實現所需的淬火效果。

• 淬火介質的選擇取決于工件的材料、形狀和所需的性能。

4. 控制系統：

• 控制系統用于監控和控制設備的運行，包括電源輸出、加熱溫度、淬火時間等參數。

• 先進的控制系統可以實現自動化和智能化操作，提高生產效率和產品質量。

5. 輔助設備：

• 包括工件輸送裝置、溫度檢測裝置、安全防護裝置等，用于確保設備的正常運行和人員安全。

二、工作原理

1. 工件準備：

• 將待淬火的軸類工件放置在感應器中或感應器附近。

2. 加熱：

• 啟動中頻感應加熱電源，感應器產生交變磁場，在工件中產生感應電流并加熱。

• 加熱過程中，控制系統監控加熱溫度和時間，確保工件達到所需的淬火溫度。

3. 淬火：

• 當工件加熱到臨界溫度時，迅速將其浸入淬火介質中進行冷卻。

• 淬火介質的選擇和淬火時間的控制對工件的性能有重要影響。

4. 回火（可選）：

• 根據需要，可以對淬火后的工件進行回火處理，以消除淬火應力、提高韌性和塑性。

三、適用范圍

• 適用于各類銷軸、光軸、花鍵軸等軸類工件的淬火熱處理。

• 適用于不同材料和尺寸的工件，通過調整感應器、淬火介質和工藝參數來滿足不同的淬火需求。

四、優點

• 高效：中頻感應加熱速度快，加熱效率高，可以大大縮短生產周期。

• 精確：通過精確控制加熱溫度和時間，可以實現精確的淬火效果。

• 可靠：設備穩定可靠，適用于長時間連續生產。

• 靈活：通過調整感應器和工藝參數，可以適應不同工件和淬火需求。

綜上所述，中頻淬火機床是一種高效、精確、可靠的軸淬火設備，適用于各類軸類工件的淬火熱處理。通過合理的設備選擇和工藝控制，可以實現高質量的淬火效果，提高工件的性能和使用壽命。
