高頻焊接與火焰焊接的技術維度辨析：速度之外的工業價值重構

發布時間：2025-06-12 已經有1人查過此文章返回焊接技術列表

當粉絲提出 "高頻焊接銅件速度慢于火焰焊接" 的觀點時，需要從工業制造的多維需求出發，重新審視兩種工藝的技術邊界。事實上，在規模化生產中將火焰焊接替換為高頻焊接的決策邏輯，早已超越單純的速度比較，而是涉及焊接質量、工藝穩定性、自動化適配性等核心維度的綜合考量。以下從五個技術象限展開解析：

一、微觀焊接質量：從 "經驗依賴" 到 "參數可控" 的跨越

火焰焊接的熱源控制高度依賴操作人員經驗，燃氣與氧氣的配比、火焰距離工件的角度、加熱軌跡的均勻性均存在人為變量，尤其在銅件焊接中易出現：

局部過熱導致的銅晶粒粗大（晶粒度≥5 級）

釬料流淌不均形成的虛焊（釬著率≤85%）

氧化層殘留引發的導電性能下降（電阻率升高 12% 以上）

而高頻焊接通過電磁感應加熱實現：

溫度場均勻性控制在 ±3℃（紅外測溫驗證）

釬料熔融時間誤差≤0.5 秒（PLC 精準計時）

熱影響區寬度壓縮至火焰焊接的 1/3（典型值 0.15mm）

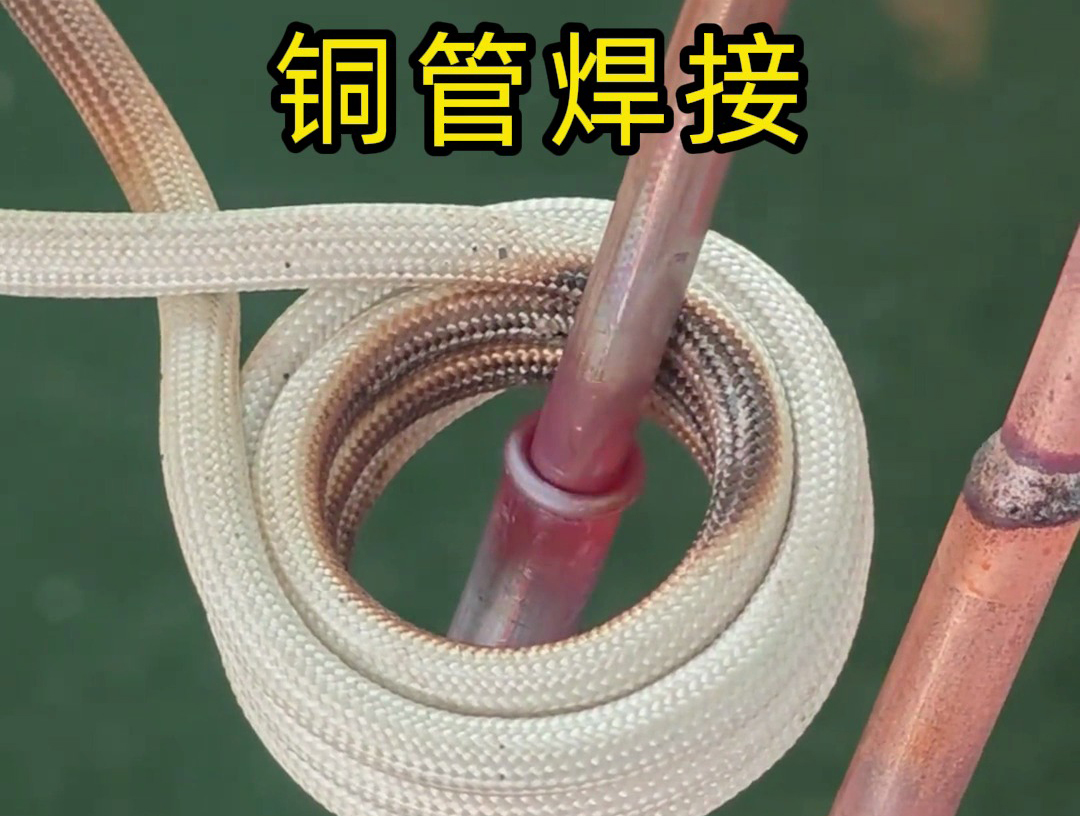

案例對比：某制冷配件廠焊接 φ12mm 銅管件時，火焰焊接的不良率為 7.2%，改用高頻焊接后通過功率曲線優化（設定預熱 - 恒溫 - 保溫三段式程序），不良率降至 1.3%，質量提升帶來的返工成本節約達 68 萬元 / 年。

二、生產效率模型：批量場景下的 "時間密度" 重構

在單件非標件焊接中，火焰焊接的 "即點即焊" 特性確實具備時間優勢，但進入規模化生產后，高頻焊接的效率模型呈現指數級優勢：

工藝維度	火焰焊接	高頻焊接
單件循環時間	25-40 秒（人工操作）	8-15 秒（自動化流程）
人員配置	1 人 / 臺設備	1 人 / 3-5 臺設備
連續作業能力	每小時≤120 件	每小時≥450 件
工裝更換時間	20-30 分鐘	5-8 分鐘（快速夾具）

效率悖論解析：某電子元件廠焊接銅端子時，火焰焊接單件耗時 28 秒看似優于高頻焊接的 12 秒，但高頻設備可同時搭載 4 個加熱工位并行作業，實際產能達到火焰焊接的 3.8 倍，這正是規?；a(chǎn)中 "時間密度" 重構的典型案例。

三、自動化適配性：從 "手工技藝" 到 "工業 4.0" 的接駁

火焰焊接的人工操作特性使其難以融入智能化生產線，而高頻焊接天然具備數字化基因：

可對接 MES 系統實現焊接參數追溯（溫度曲線、功率輸出等 16 項數據實時上傳）

支持機器人自動上下料（定位精度 ±0.05mm）

兼容視覺檢測系統（焊接完成后 0.3 秒內完成釬縫成像分析）

產線改造案例：某汽車配件廠將 8 臺火焰焊接設備更換為高頻焊接單元后，通過 PLC 聯網控制實現：

訂單切換時間從 4 小時縮短至 15 分鐘

生產數據自動報表生成（OEE 提升至 89%）

焊接參數遠程調試（工程師可通過 VPN 優化程序）

四、能量利用效率：熱損耗的量級差異

火焰焊接的燃氣熱能利用率通常低于 30%，大量熱量以輻射和對流形式散失，而高頻感應加熱的電能轉換效率可達 75%-85%，具體體現在：

預熱階段：高頻焊接可在 3 秒內將銅件升至 400℃（火焰需 12 秒）

保溫階段：能量精準施加于焊縫區域，非焊接部位溫升≤50℃

冷卻階段：可同步啟動循環水冷卻系統（火焰焊接無此配置）

能耗對比數據：焊接相同規格的銅接頭，高頻焊接單耗為 0.12kWh / 件，火焰焊接則需 0.45m3 燃氣 / 件（折合電能 0.38kWh），按年產能 50 萬件計算，高頻焊接可節約能耗 13 萬 kWh，減排二氧化碳 105 噸。

五、特殊工況適應性：銅件焊接的隱性需求滿足

在某些特殊應用場景中，高頻焊接解決了火焰焊接無法突破的技術瓶頸：

薄件焊接：0.3mm 銅箔焊接時，火焰易造成燒穿，高頻感應可實現局部微區加熱（加熱區直徑≤1mm）

精密件焊接：微電子元件焊接中，高頻焊接的熱影響區可控性確保芯片溫度≤60℃（火焰焊接會導致芯片過熱失效）

異種金屬焊接：銅與不銹鋼釬焊時，高頻加熱可通過磁場分布調節，補償兩種金屬熱導率差異（銅 200W/m?K vs 不銹鋼 16W/m?K）

技術驗證：某航空配件廠焊接銅 - 鈦合金構件時，采用高頻焊接配合定制馬鞍形線圈，通過磁場仿真優化（Maxwell 軟件建模），使兩種金屬界面的溫度差控制在 15℃以內，成功解決了火焰焊接中因溫度梯度大導致的裂紋問題。

工藝選擇的底層邏輯：工業制造的 "維度升維"

回到粉絲的速度質疑，需要建立 "工藝選擇三維模型"：

時間維度：火焰焊接在單件非標準作業中占優

質量維度：高頻焊接在一致性要求場景中領先

成本維度：批量生產下高頻焊接的綜合成本更低

某連接器生產企業的決策數據頗具代表性：當訂單量超過 5000 件時，即使高頻設備的初期投資是火焰設備的 3.2 倍，但通過良品率提升（91%→99.2%）、人工成本降低（3 人→1 人）、能耗節約等因素，在第 128 天即可收回設備差價，之后每年產生 187 萬元的凈收益。

這種從 "速度優先" 到 "綜合價值優化" 的認知轉變，正是制造業從經驗驅動邁向數據驅動的典型特征。高頻焊接的技術價值，早已超越單純的焊接動作本身，成為連接數字化工廠、綠色制造、精密加工的關鍵節點。
